로봇청소기 직배수 만들어 보려는데

poporing
등록일 2025-06-18 14:28
조회수 350

여기 워낙에 고수분들이 많아서 여쭈어봅니다.

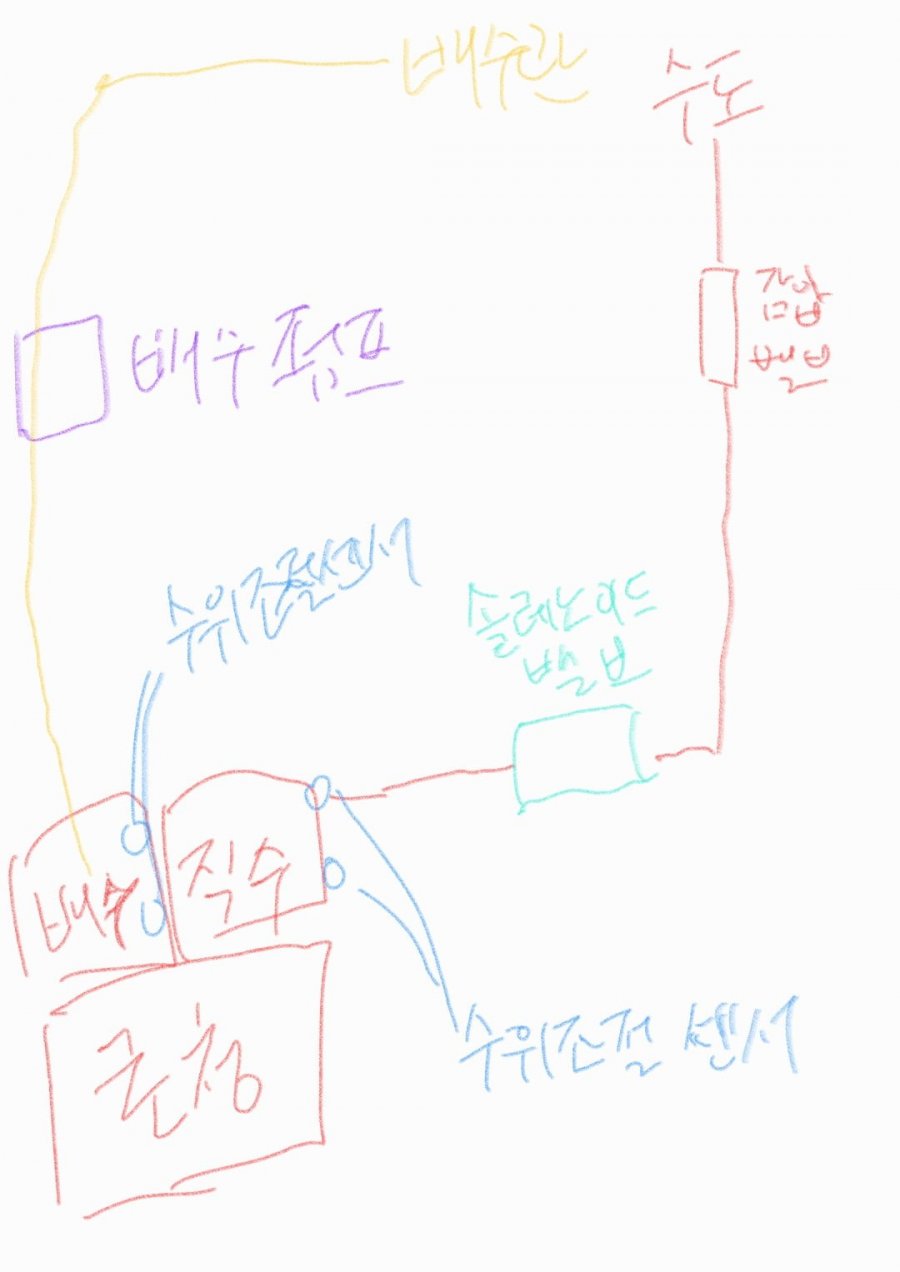

설계도의 퀄리티가 좋아서 한눈에 들어옵니다.

우선 급수라인의 앞단에는 감압밸브설치했고 급수라인은 로청스테이션 옆으로 빼놓고, 배수는 y잭하나 만들어서 건조기 배수라인에 연결해놓은 상태입니다.

좀 본결과 급수통은 뚜껑이 열려도 센서 에러가 없는걸로 확인했으니 수위조절센서를 로우 탑에 하나씩 달아 솔레노이드밸브가 신호값에 따라 열렸다 닫혔다하면 될것같고

오수통은 구조가 진공을 만들어서 물뽑아내는 구조인것같아 제조사에서 오수통을 하나 구입했고 상판에 구멍뚫고 실리콘 작업하고 진공펌프를 달거나 아니면 에어컨 배수펌프에 연동시키면 될것으로 보이는데(물론 여기도 펌프를 키고 꺼야하니 수위센서 두개는 설치하고) 이렇게 하면 문제 없을지요?

그림에는 안나왔는데 센서 신호받아 열었다 닫았다할 릴레이는 설치합니다.
